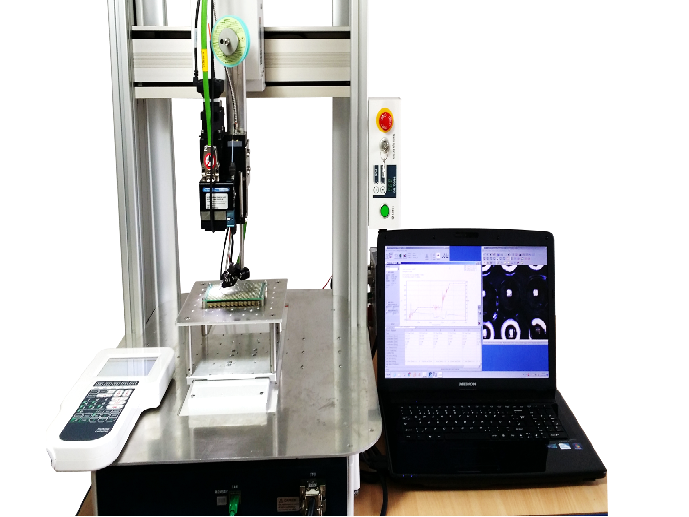

桌面式激光焊接機器人
特點
1.四軸機器人
2.激光防護外殼
3.視覺自動定位
4.適用于小到中批量生產
優(yōu)勢
1.精準加熱
敏感部件和敏感基底可被焊接
2.非接觸式
溫度控制的特點
應用
1.精準加熱
敏感部件和敏感基底可被焊接
2.非接觸式
復雜的焊縫幾何形狀可被焊接，靈活 (SMT, THT, FPC, Wire to Pin/Pad)
溫度控制
針對每個焊點并由程序設定的溫度曲線，激光能量可自動調整
溫度控制的特點
1.簡化工藝設定
- 導熱性未知
- 激光能量根據確定的溫度實時調整
2.能量損失
- 溫度控制系統(tǒng)隨時補償激光能量的流失
3.增加焊接工藝的可靠性
- 預防加熱過渡以及加熱不足
- 預防PCB基底的燒焦
- 補償錫絲供給的誤差
應用
- 激光焊接是很靈活的焊接技術之一
- 焊點直徑： 0.2mm – 5mm
- 應用于錫絲焊，錫膏焊以及預成型焊接
1.應用|SMT
- 微小焊點
- 受限空間
- 溫度敏感零部件
- 吸熱部件
2.應用|THT
- 極短加工周期
- 不同的形狀
- 空間受限的焊點
- 在焊腳處焊接以防PCB板底的燒損
- 很準的自動定位可供選擇
3.應用|FPC
- 很準的局部加熱
- 預防過度加熱
4.應用|Wire to Pin
- 復雜焊縫形狀的非接觸式加熱
- 帶涂層焊絲
- 激光可首先融化掉涂層
5.應用|Wire to Pad
- 非接觸的情況下， 各種焊絲都可用于自動焊接

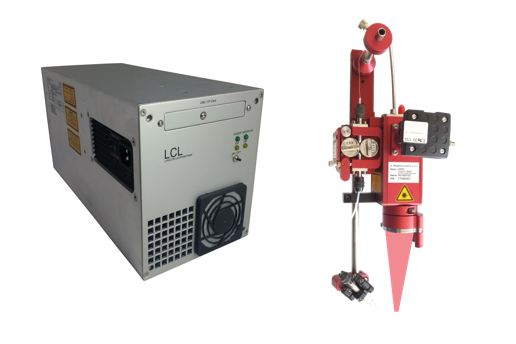

核心部件
- 60瓦二極管激光
- LASCON工藝過程控制系統(tǒng)
- 帶攝像頭的焊接加工頭
- 送錫絲器
